Автономное пожаротушение электрошкафов (электрических шкафов) и электрощитов (электрических щитов)
Быстро. Недорого. 100% защита
Для пожаротушения мы используем специальные газовые огнетушащие вещества, поэтому электрическое оборудование в процессе тушения пожара не повреждается и остается в полной сохранности.
Доверяя нашим компактным автономным установкам пожаротушения (УПА) вы гарантированно избегаете всех рисков связанных с ущербом от пожара!
Преимущества автономного пожаротушения АФЕСПРО
- все металлические элементы сделаны из нержавеющей стали, что обеспечивает долговременную защиту от коррозии;

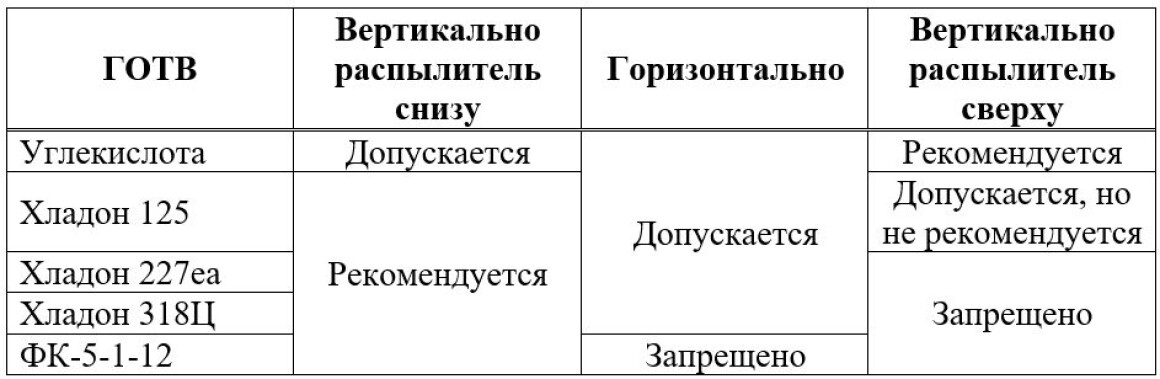

- специальное крепление позволяет корректировать положение модуля в пространстве по высоте и по горизонту;
- запорно-пусковое устройство позволяет активировать модуль как автономно при превышении температуры, так и от электрического импульса;
- в модули можно заправить разный тип огнетушащего вещества: Хладон 125, Хладон 227еа, Фторкетон ФК-5-1-12 (сухая вода);
- установки легко установить своими силами;
- после срабатывания системы автоматического пожаротушения установку можно перезаправить и использовать дальше.
Преимущества для клиентов:

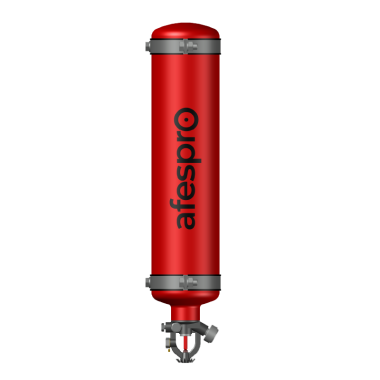

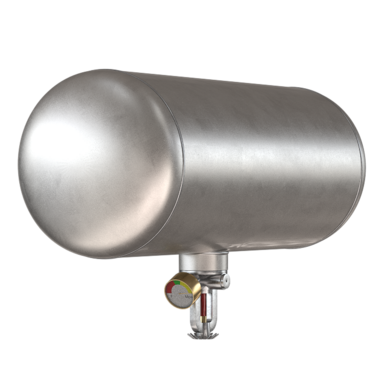

Линейка автономных модулей газового пожаротушения АФЕСПРО
В зависимости от размеров электротехнического шкафа или щита и наполнения его оборудованием будет удобно использовать модули газового пожаротушения разного объема. Обычно на один шкаф достаточно установить одну установку пожаротушения автономную. При этом вы легко можете произвести монтаж оборудования своими силами.
Линейка автономных автоматических установок пожаротушения АФЕСПРО включает следующие модели:
Технические характеристики автономных установок пожаротушения электрощитов и электрошкафов
| Рабочее давление | 30 кгс/см2 |
| Объем модуля, доступны варианты | Х (1 л, 2 л, 6 л, 12 л, 16 л) |
| Диаметр выходного отверстия запорно-пускового устройства | 12 мм |
| Тип газового огнетушащего вещества (ГОТВ) | Сжиженные газы с газом вытеснителем |
| Рабочее давление | 1.8 МПа |
| Испытательное давление | 3 МПа |
| Давление срабатывания предохранительного устройства | 2.9 МПа |
| Температура эксплуатации | -20 °С до +50 °С |
| Коэффициент заполнения | от 0,4 до 1,2 кг/л |
| Материал устройства | Нержавеющая сталь |
| Тип оборудования | УПА - установка пожаротушения автономная |
Оставьте заявку, чтобы мы подобрали оптимальную систему автоматического пожаротушения для ваших электрошкафов или электрощитов!
-
Обследование шкафа/щита
-
Разработка проекта
-
Производство оборудования
-
Монтаж оборудования
-
Испытание оборудования
-
Пуско-наладочные работы
-
Подготовка документов
Почему электрощитам и электрошкафам требуется УПА - установка пожаротушения автономная?
Требования СП 486.1311500.2020 с изменениями от 16 июня 2025 г. вводят требования к системам пожаротушения электрощитов и электрошкафов.
Вводится новое понятие - УПА – установки пожаротушения автономные и определены случаи их применения. УПА - установка пожаротушения автономная в соответствии с ТР ЕАЭС 043/2017 (Технический регламент Евразийского экономического союза "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения") - это установка пожаротушения автоматическая, функционирующая независимо от внешних источников питания и систем управления и обеспечивающая передачу сигнала о пожаре во внешние цепи.По термином «электрошкаф» в документе понимаются электрические щиты и шкафы, в том числе, распределительные устройства (низковольтные комплектные устройства) объемом более 0,03 м3.
Требования таблицы 4 СП 486.1311500.2020 к оснащению электрощитов и электрошкафов:
| Объект защиты |
АУП Нормативный показатель |
|---|---|
| 9. Электрощиты и электрошкафы (в том числе распределительных устройств), расположенные: | |
| 9.1. В зданиях классов функциональной пожарной опасности Ф1.1, Ф1.2, Ф1.3 (в помещениях общего пользования: коридоры, холлы, вестибюли, лестничные клетки), Ф2.1, Ф3.1, Ф3.2, Ф3.3, Ф3.4, Ф3.5, Ф3.6, Ф3.7, Ф4.1, Ф4.2, Ф4.3 | объемом 0,03 м3 и более 1),2) |
| 9.2. В зданиях классов функциональной пожарной опасности Ф5.1, Ф5.2, Ф5.3 площадью более 100 м2 | объемом 0,03 м3 и более 1),2) |
| 9.2 На объектах культурного наследия (памятники истории и культуры) народов Российской Федерации | объемом 0,03 м3 и более 1),2) |
| 9.3. Во временных зданиях и сооружениях, предназначенных для проведения мероприятий с массовым пребыванием людей; | объемом 0,03 м3 и более 1),2) |
Примечание:
1. Допускается вместо АУП (автоматическая установка пожаротушения) применение УПА.2. Допускается не предусматривать защиту электрощитов и электрошкафов (в том числе распределительных устройств) АУП (УПА), если помещения, в которых расположено указанное оборудование, защищены АУП (УПА).
Почему для тушения электрических шкафов щитов выгодно использовать именно УПА, а не АУП?
Причина в экономической целесообразности. Если делать АУП на основе типовых модулей газового пожаротушения, то к такой системе появляются требования по автоматике, дымоудалению, сбросу давления, в результате цена системы пожаротушения очень сильно возрастает. Для сравнения при использовании установок пожаротушения автономных (УПА) стоимость системы пожаротушения для электрощитов и электрошкафов будет в 10 раз ниже!
Более 500 российских и международных компаний доверили нам пожарную безопасность своих объектов
Допуск СРО №0000000000000000000004439 от «29» сентября 2021 г Ассоциация СРО «МРП»
Особенности систем автоматического пожаротушения электрических щитов и шкафов
Основные отличия между электрошкафом и электрощитом заключаются в первую очередь в назначении. Электрический шкаф традиционно предназначен для размещения и защиты электрооборудования, такого как пусконаладочные устройства, контроллеры и т. д. А электрощит служит для сбора и распределения электроэнергии, включая установку автоматов, предохранителей и других устройств.
По размеру и конструкции электрошкаф обычно крупнее, но может быть и компактным и при этом иметь закрытую конструкцию для защиты оборудования от воздействия внешних факторов. Электрощит также бывает больших и маленьких размеров, но имеет открытую конструкцию для удобного доступа к устройствам управления электроэнергией.
Основное отличие между распределительными щитами и шкафами состоит в первую очередь в нюансах конструкции корпуса. Электрощит и электрошкаф являются по сути разными вариантами одного и того же распределительного устройства. Электрический щит закрыт только с передней стороны, а его содержимое монтируется в нише в стене. Электрические шкафы устанавливают там, где обустройство ниши по каким-то причинам невозможно.
По месту установки электрический шкаф чаще всего устанавливается вблизи оборудования, которое управляется или контролируется данным электрошкафом. А электрощит может быть расположен в центральном месте для централизованного управления электропитанием в здании.
Основной упор в шкафе делается на защиту оборудования внутри от влаги, пыли и механических повреждений. В свою очередь в щите основное внимание уделяется защите устройств от перегрузок, коротких замыканий и других электрических сбоев.
По применению шкафы часто используются в системах автоматизации и управления производственными процессами. А щиты используются для обеспечения безопасного и эффективного распределения электроэнергии по зданию или объекту.
Как и в любом электрооборудовании пожар в электрическом щите или шкафу может возникнуть в силу различных причин. Во-первых, перегрев от повышенной нагрузки, высокой температуры окружающей среды или неправильной установки оборудования. Во-вторых, короткое замыкание. В-третьих, искрение или дуговые разряды. Все эти факторы могут вызвать возгорание горючих материалов внутри шкафа. К сожалению, своевременное отключение подачи электричества никак не спасает содержимое шкафа или щита от начавшегося пожара и от полного выгорания содержимого. Что в свою очередь приводит к обесточиванию объектов промышленного, офисного и другого назначения, и как следствие к убыткам от их простоя без электроэнергии до нескольких дней.
Минимизировать риски от пожара помогает автоматическая система пожаротушения, установленная внутри электрического шкафа или щита. Система пожаротушения в считанные секунды распознает наличие пожара и произведет его тушение, сведя ущерб к минимуму.
Чем лучше тушить возгорание в электрощите или в шкафу? Как и в любой электроустановке под напряжением при тушении нельзя использовать водяные системы, поскольку вода проводит электричество. Допускается применение порошковых и газовых огнетушащих составов. При этом использование порошковых систем чревато повреждением электрооборудования: на клеммах и контактах останется слой порошка, что в дальнейшем приводит к ухудшению проводимости электричества, новому перегреву и следующему пожару.
Поэтому идеальной автоматической системой пожаротушения электро шкафов и щитов являются автономные модули газового пожаротушения. К их преимуществам относятся компактные размеры, позволяющие установить их практически в любой шкаф, полностью автоматическая работа, отсутствие необходимости обесточивать оборудования и полное отсутствие какого-либо вреда для оборудования в процессе его тушения.
