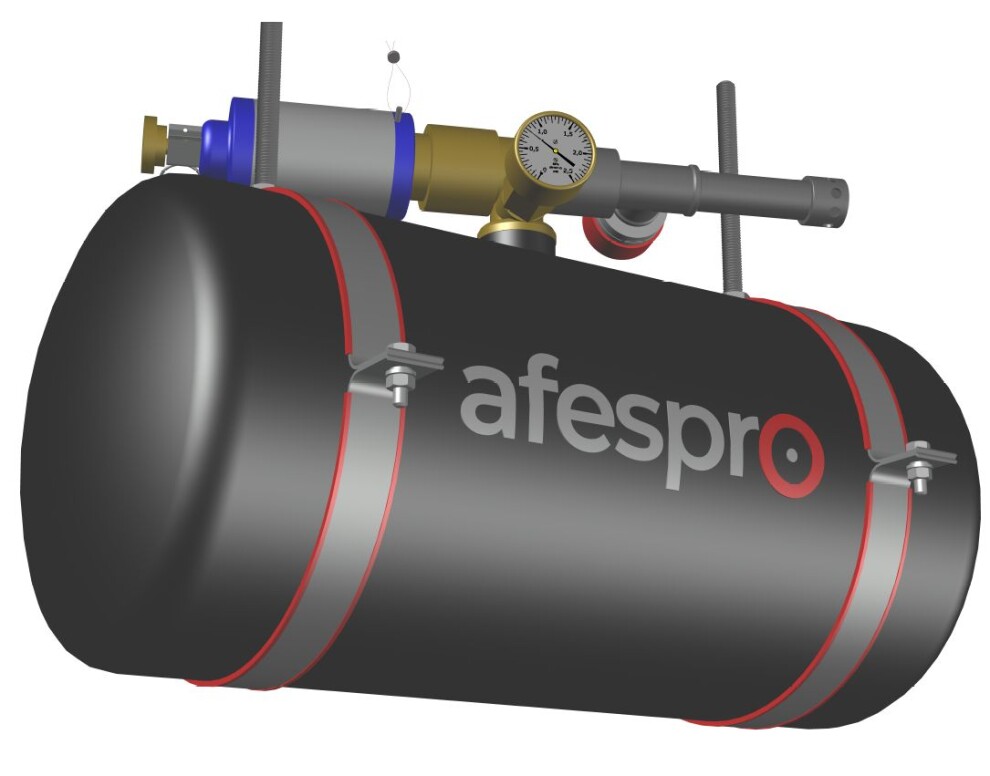

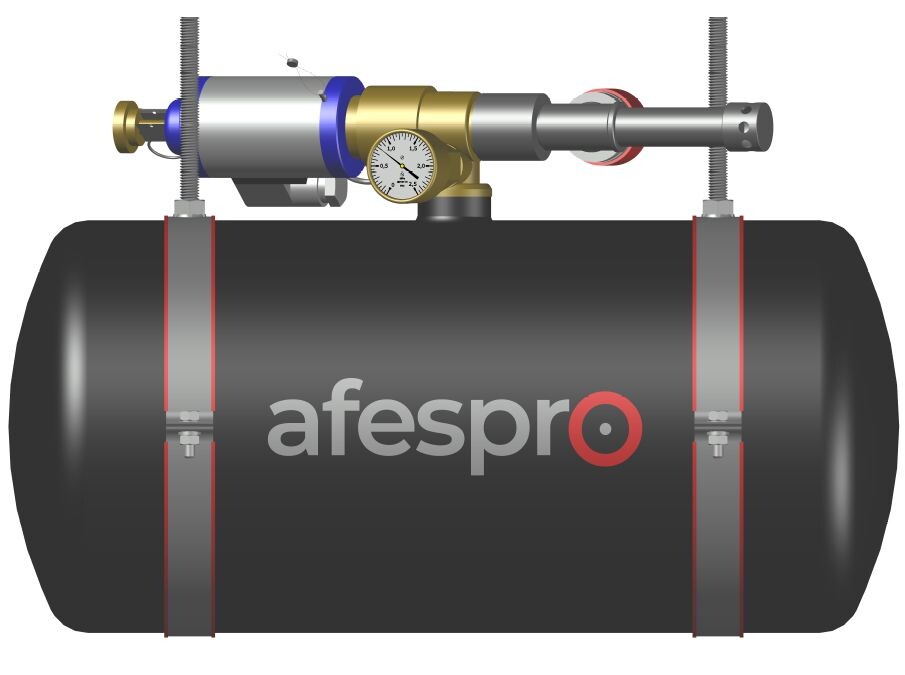

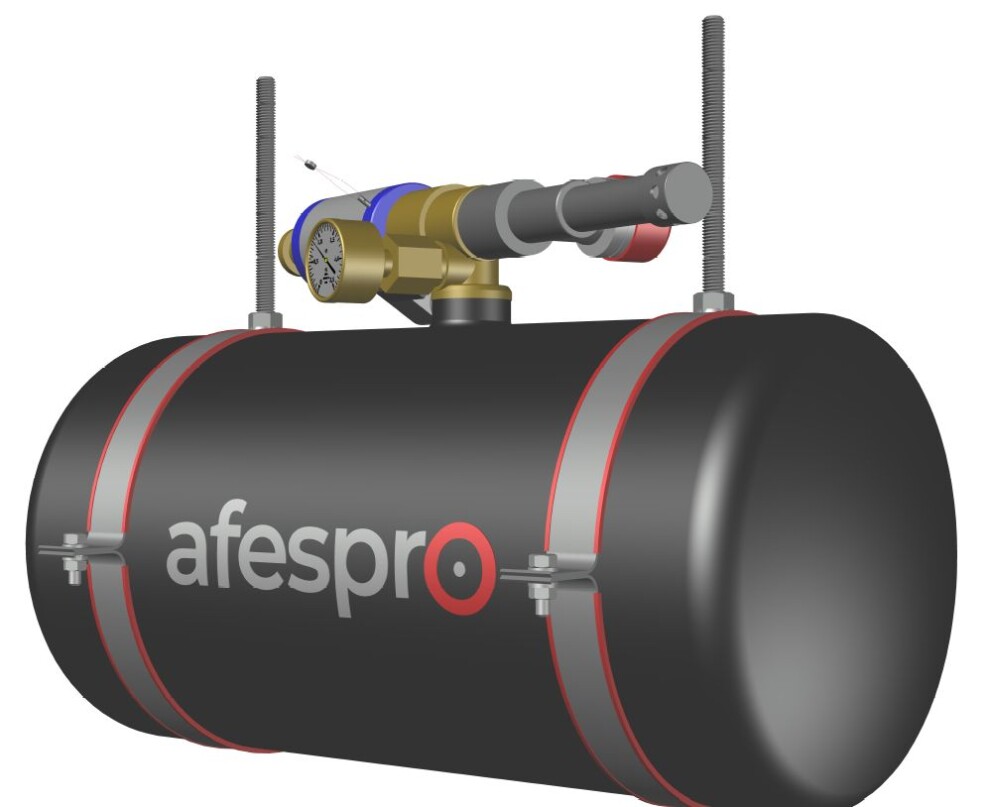

Модуль газового пожаротушения МПА (25-16-16)
Модуль МПА (25-16-16) предназначен для длительного хранения под давлением и выпуска в защищаемое помещение газового огнетушащего вещества (ГОТВ), при тушении пожаров класса А, В, С и электрооборудования, находящегося под напряжением. Напряжение, при котором можно тушить электрооборудование под напряжением, должно соответствовать требованиям нормативно-технической документации на ГОТВ.
Модуль состоит из баллона, запорно-пускового устройства (далее ЗПУ) и сифонной трубки. ЗПУ обеспечивает герметичное запирание ГОТВ в баллоне и выпуск его при подаче электрического импульса, извлечения чеки принудительного пуска.
В качестве ГОТВ в модуле используется Хладон 125, Хладон 227еа, Хладон 318Ц, Хладон ФК-5-1-12. В качестве газа-вытеснителя может применяться азот, технические характеристики которого соответствуют ГОСТ 9293.
Модуль соответствует климатическому исполнению - У, категории размещения 4 по ГОСТ 15150 в диапазоне температур от -20 до +50 С.
Модуль изготовлен по техническим условиям ТУ 25.29.12-040-01546184-2023.
Модуль является восстанавливаемым, обслуживаемым техническим изделием.
В проектной документации модуль обозначается: МПА (25-16-16), где:
- 25 – рабочее давление, кгс/см2;
- 16 – вместимость баллона (V), л;
- 16 – диаметр условного прохода ЗПУ, мм;
Комплект поставки
1. Модуль в сборе в составе:

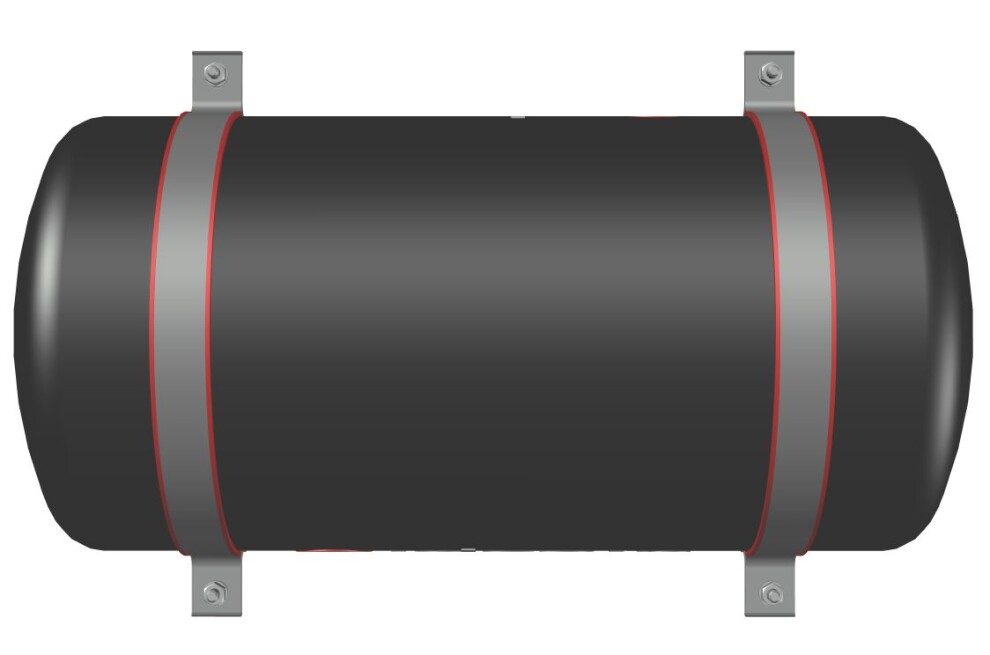

- сосуд для ГОТВ
- запорно-пусковое устройство
- индикатор давления
2. Транспортная упаковка
3. Руководство по эксплуатации РФГУ.634224.040 РЭ
4. Паспорт РФГУ.634224.040 ПС
По отдельному заказу модуль комплектуется:
- креплением устройства к потолку;
- электрическим пуском;
Тип модуля | МПА (25-16-16) |
Объём модуля | 16 л |
Продолжительность выпуска ГОТВ, не более | 10 с |
Диаметр условного прохода ЗПУ | 16 мм |
Рабочее давление при температуре +50 С | 2.5 МПа |
Пробное давление | 4 МПа |
Диаметр установки | 219,1 мм |
Высота модуля | 283±2 мм |
Длина сосуда | 351±1 мм |
Эквивалентная длинна, не более | 0,5 м |
Температура эксплуатации | -20 °С до +50 °С |
Остаток ГОТВ в модуле | 0,1 кг |
Масса модуля | 5,4 кг |
Коэффициент заполнения модуля
Тип ГОТВ |
Коэффициент заполнения, кг. |
Давления наддува при 20°С, Мпа (давление газа вытеснителя) |
|
мин |
Макс |
||
Хладон 125 |
0,4 |
0,9 |
1,1 |
Хладон 227еа |
0,4 |
1,1 |
1,1 |
Хладон 318Ц |
0,4 |
1,1 |
1,1 |
Хладон ФК 5-1-12 |
0,4 |
1,2 |
1,1 |
Параметры электрического пускового импульса
Наименование электрического привода |
Тип тока |
Напряжение постоянного тока, В |
Прилагаемая мощность, Вт |
Ток контроля, А |
Ток срабатывания, А |
Длительность импульса, с |
Электропуск ЭП-1 |
Постоянный |
24 |
38 |
0,005 – 0,01 |
1,5±1% |
0,5 – 2,0 |
