Монтаж газового пожаротушения и ТРВ

Пришлите нам заявку на монтаж системы пожаротушения на info@afes.pro или звоните +7 (499) 707-30-38 и мы оперативно подготовим для вас выгодное коммерческое предложение!

Монтаж газового пожаротушения: особенности

Требования к порядку и качеству монтажа систем газового пожаротушения, как и к другим видам систем тушения пожаров, устанавливаются нормами и правилами пожарной безопасности.

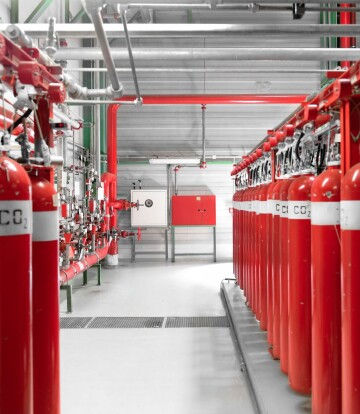

Типовая автоматическая установка газового пожаротушения включает в себя следующие составные части:

• элементы системы пожарной сигнализации (АПС), систем оповещения и управления эвакуацией (СОУЭ);
• модули газового пожаротушения (баллоны с газовым огнетушащим веществом в соответствии с ГОСТ Р 53281-2009, НПБ 54-2001, ГОСТ Р 53282-2009, НПБ 78-99)
• ЗПУ (запорно-пусковые устройства электрические или пневматические);
• обратные клапаны (предотвращает обратный ток газового огнетушащего вещества);
• гибкий, герметичный, нержавеющий трубопровод высокого давления;
• насадки для распыления ГОТВ;
• сигнализаторы давления

и другие элементы по мере необходимости.

Какие огнетушащие вещества (ОГТВ) применяют в системах газового пожаротушения?

Модули газового пожаротушения могут быть заправлены различными видами ГОТВ, перечень которых регламентирован в «СП 5.13130.2009. СППЗ. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования». Мы рекомендуем использовать следующие газы в сжиженном состоянии:

• Хладон 125 (самый дешевый газ, имеет высокий процент применения, хорошая термическая стабильность 900 С)

• Хладон 227еа (безопасен для людей, коэффициент заправки в модуль газового пожаротушения: 1,1 кг/л, высокая диэлектрическая проводимость)

• Хладон ФК-5-1-12 (Фторкетон ФК-5-1-12 или «сухая вода» - это последнее поколение газовых огнетушащих составов (ГОТВ) для систем пожаротушения. Основные преимущества: безвреден для человека и экологии; коэффициент заправки в модуль газового пожаротушения - 1,2 кг/л; возможна заправка на объекте).

Выбор оптимального ГОТВ производится на этапе проектирования системы газового пожаротушения.

Порядок проведения монтажных работ

Монтаж систем газового пожаротушения производится в соответствии со стандартом «ВДПО 3-04-08. Автоматические установки газового пожаротушения. Проектирование, монтаж и эксплуатация» и состоит из нескольких крупных этапов:

• Установка блоков управления
• Монтаж модулей газового пожаротушения
• Прокладка трубопровода для подачи ГОТВ
• Монтаж запорной арматуры
• Установка датчиков
• Подключение к электропитанию и к системе вытяжной вентиляции

По завершению пусконаладочных работ проводится проверка системы и составляются акты испытаний и приемки. Монтаж централизованных (АСГПТ) и модульных (АУГПТ) систем принципиально не отличается.

Самой ответственной частью работ по монтажу является установка модулей газового пожаротушения и управляющих блоков. Работа производится в соответствии с проектом, в котором определяется места установки, методы крепления и проверки. Рассмотрим это подробнее.

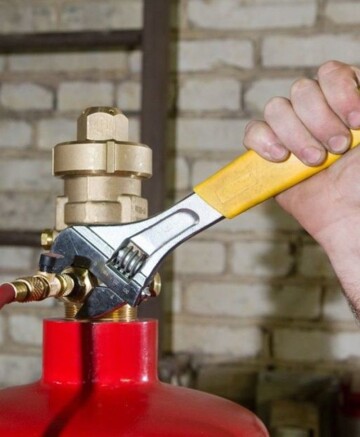

Монтаж модуля газового тушения производится в следующей последовательности:

• модуль закрепляют в соответствии с проектом на установку пожаротушения;
• металлорукав высокого давления (МРВД) присоединяют к трубопроводу;
• снимают транспортную заглушку с выпускного штуцера ЗПУ;
• присоединяют МРВД к модулю;
• устанавливают на модуль необходимые пусковые устройства (электрический или пневмо);
• после проверки и комплексной наладки приборов управления пожаротушением подключают пусковую цепь для модулей с электрическим пуском.

Монтаж электропуска производится в следующем порядке:

• проверка состояния устройства внешним осмотром;
• проверка целостности электрической цепи привода;
• установка электропуска на ЗПУ;
• демонтаж блокировочного устройства при вводе в эксплуатацию.

Монтаж пневмопуска производится в следующем порядке:

• внешний осмотр устройства;
• установка устройства на ЗПУ.

При вводе в эксплуатацию системы пожаротушения необходимо убедиться, что устройства ручного пуска, установленные на пневмопуске и электропуске, заблокированы и опломбированы.

Преимущества системы газового тушения

• Наивысшая в сравнении со всеми другими системами скорость тушения пожаров;
• Отсутствие вреда электронному, электрическому и энергетическому оборудованию;
• Возможность тушения пожара без обесточивания аппаратуры;
• Не наносятся повреждения никаким объектам, даже самым чувствительным (бумага, документы, картины, денежные купюры и пр.);
• Эффективное тушение даже при отрицательных температурах.

Основные недостатки газового тушения: высокая стоимость и возможность применения только на закрытых объектах (в замкнутых помещениях).

Особенности монтажа систем пожаротушения тонкораспыленной водой

В отличие от газового пожаротушения монтаж систем пожаротушения тонкораспыленной водой (ТРВ/МУПТВ) чаще всего производится на объектах, где нужно при минимальных вложениях обеспечить защиту от возгорания. Такая система позволяет охватить большую площадь покрытия, в то же время расход огнетушащего вещества оказывается значительно меньше, чем в классических системах пожаротушения. Для сравнения рассмотрим особенности монтажа и таких систем.

При монтаже мы используем модули пожаротушения тонкораспыленной водой собственного производства объемом 4 л, 6 л, 8 л, 12 л. Это универсальное оборудование для защиты от возгораний, представляющее собой подвесные компактные сосуды с распылителем, заправленные высокоэффективным жидким огнетушащим веществом - АКВАМАРИН, под давлением газа - вытеснителя (азота).

Основные преимущества огнетушащего вещества АКВАМАРИН:

• безопасен для человека;
• низкая цена;
• безвреден для экологии.

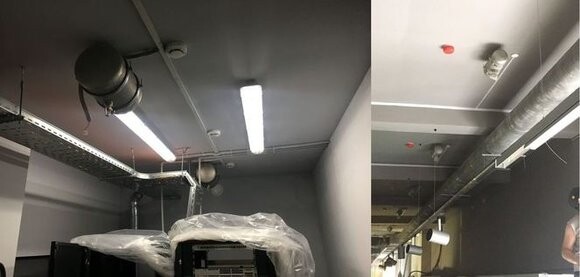

Монтаж модулей ТРВ / МУПТВ производится в соответствии с проектом установки пожаротушения, в котором определяется место его установки и метод крепления. Монтаж производится в следующей последовательности:

• крепление к перекрытию;
• закрепление МУПТВ в соответствии с проектом на установку пожаротушения;
• при необходимости, в соответствии установить на МУПТВ пусковые устройства.
• после проверки и комплексной наладки приборов управления пожаротушением подключается пусковая цепь для МУПТВ с пусковыми устройствами.

Монтаж электрического запорно-пускового устройства (ЗПУ) производится в следующем порядке:

• проверяется состояние устройства внешним осмотром;
• проверяется целостность электрической цепи привода;
• подключение привода к прибору ППКПУ.
