Пожаротушение тонкораспыленной водой: как это работает?

Такие знакомые нам по фильмам системы пожаротушения, как разбрызгивание во все стороны воды, были достаточно эффективны в своё время. Но они имели несколько больших недостатков: небольшую площадь покрытия, большой расход ОТВ (огнетушащее вещество), слабое дымоудаление и отсутствие защиты от повторного тления. Как следствие, был разработан новый метод пожаротушения – тонкораспыленной водой.

Принцип пожаротушения тонкораспыленной водой

Главным отличием АУП-ТРВ (Автоматическая Установка Пожаротушения ТонкоРаспыленной Водой) от классических водяных систем пожаротушения является небольшой диаметр капли – 150 мкм и меньше. Это позволяет создать водяной туман, который более эффективен при тушении нескольких очагов пламени, и использовать меньшее количество воды.

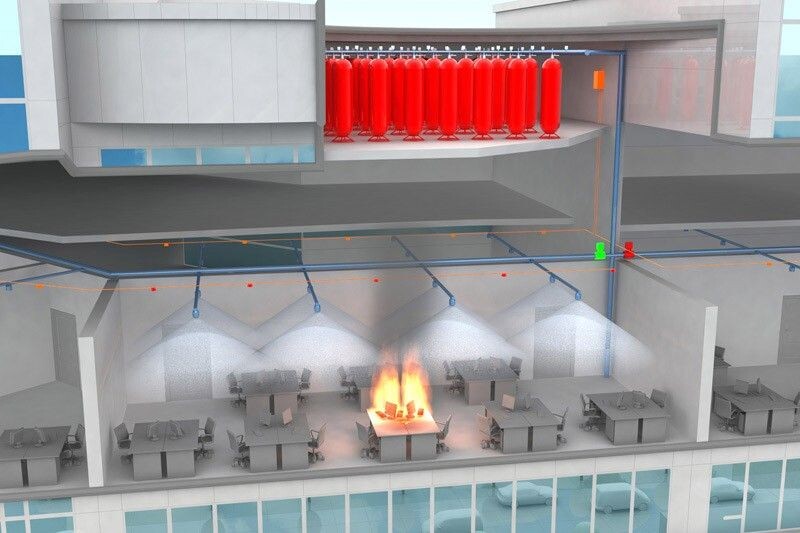

Принцип действия установки тушения тонкораспыленной водой состоит в следующем:

  1. Когда срабатывают датчики дыма извещатели пламени или тепловые датчики, прибор АПС (автоматической пожарной сигнализации) подает сигнал на активацию запорно-пускового устройства на газовом баллоне (также есть возможность запуска системы ручным извещателем, который аналогичным образом запускает систему АУП-ТРВ).
  2. Через рукав высокого давления вода под действием газа-вытеснителя поступает из резервуара к трубопроводу, а затем к оросителям, установленным в зоне защиты от пожара.

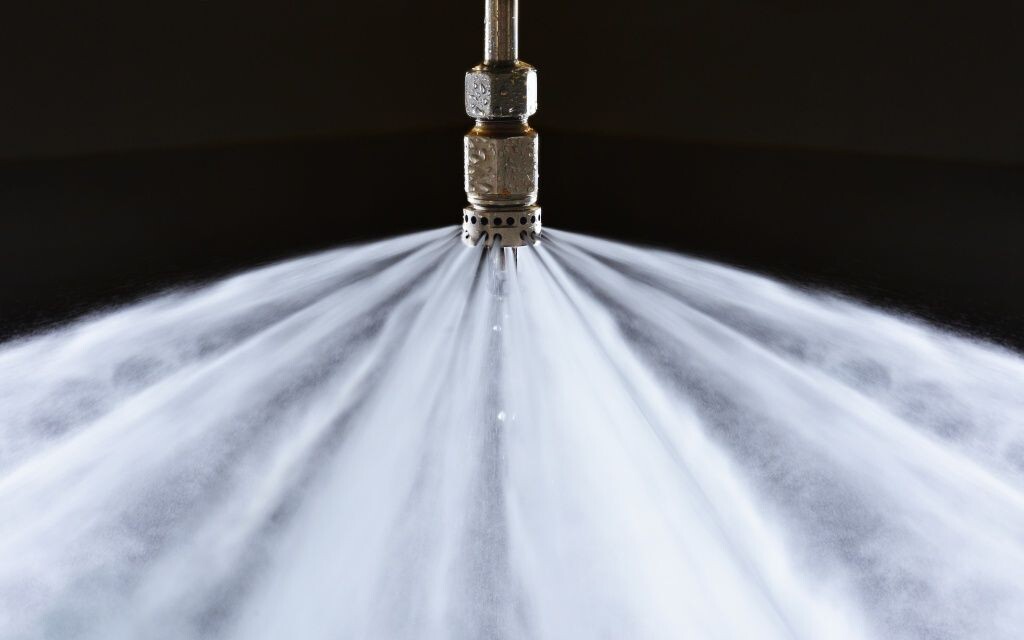

  3. Смесь воды и газа распыляется под давлением в виде водяного тумана. Под действием высокой температуры водяные капли закипают и образуют пар, который способен проникнуть в труднодоступные места и очаги возгорания. Распыление продолжается до тех пор, пока датчики не дадут сигнал об устранении очага возгорания или пока не закончится вытесняющий газ.
  4. После остановки распыления водяной туман сохраняется в помещении еще около 15 минут, после чего оседает на поверхность.

В нерабочем состоянии модуля давление внутри него отсутствует, что позволяет избежать потери работоспособности оборудования при незначительной разгерметизации.

В каких случаях, на каких объектах применяют

Системы с тонкораспыленной водой предназначены для тушения пожара класса А (горения твердых веществ с тлением или без него), класса В (горения жидких веществ, в том числе неводорастворимых и водорастворимых веществ, сжижаемых твердых веществ).

Согласно нормам и правилам проектирования автоматических систем пожаротушения (СП 5.13130.2009), АУП-ТРВ подходит для установки в:

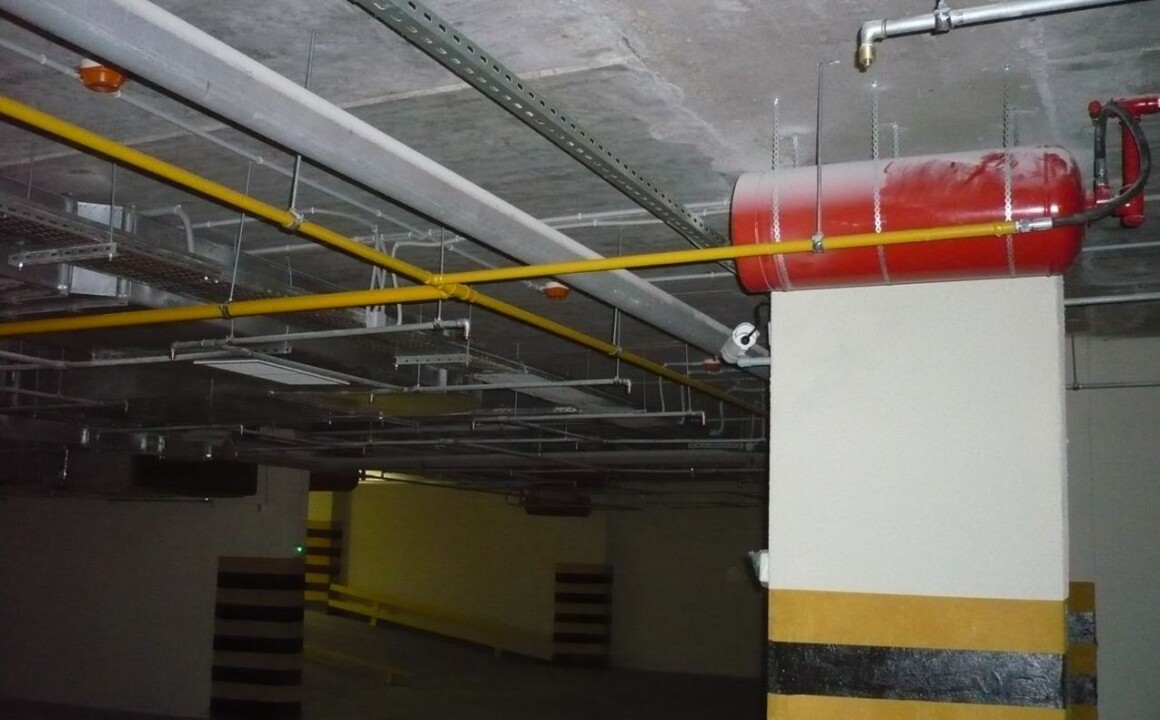

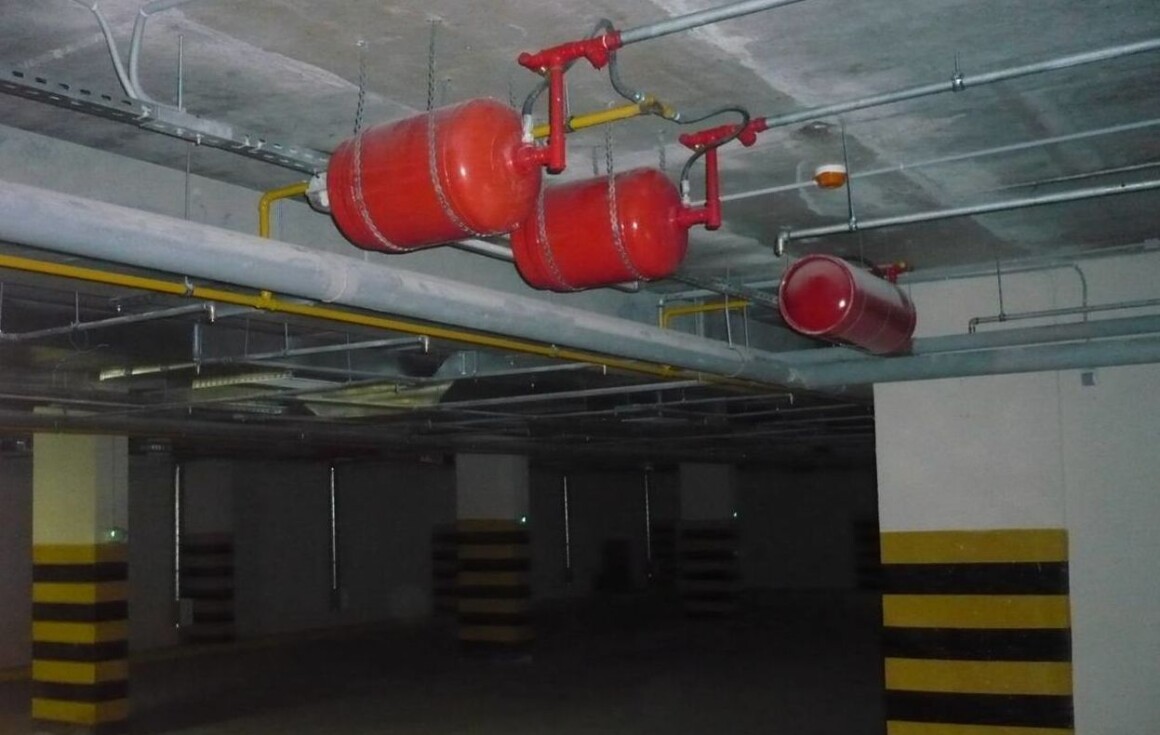

  • закрытых паркингах одного или нескольких уровней;
  • складских и промышленных помещениях;
  • культурных объектах, таких как галереи, выставочные залы и прочие;
  • библиотеках и архивах;
  • в жилых помещениях, а также местах скопления людей (школах, больницах и тому подобное);
  • помещениях с электроустановками под напряжением до 1000В;
  • прочих объектах.

Достоинства метода

СП ТРВ имеет ряд преимуществ перед другими способами пожаротушения. Так, он позволяет охватить большую площадь покрытия с несколькими источниками возгорания (в том числе и расположенными в труднодоступных местах). В то же время расход ОТВ значительно меньше, чем в классических системах пожаротушения – около 1,5 л/кв.м.

Водяной туман, который возникает во время распыления, перекрывает доступ кислорода к огню, предотвращая большее воспламенение. Мелкие частички воды эффективно борются с дымом, а паровой занавес, который остается в помещении в течение 15 минут, оседает на поверхности тонкой водяной пленкой и предотвращает возможность повторного возгорания.

Некоторые производители добавляют в воду ацетат калия, который способствует образованию пены. Это позволяет использовать модули ТРВ при низких температурах.

Вода, которая используется в качестве ОТВ, безопасна для людей и позволяет проводить эвакуацию во время работы АУП-ТРВ. Также стоит отметить более простой способ установки этой системы, так как оборудование продается в виде готового модуля.

Недостатки метода

Несмотря на преимущества СП ТРВ, он имеет несколько недостатков. В первую очередь, это ограниченное время распыления, так как оно напрямую зависит от количества вытесняющего газа в установке. Его может оказаться недостаточно для ликвидации большого очага пламени. Устранить этот недостаток можно с помощью установки с компрессорной подачей вытесняющего агента, но это повлияет на стоимость оборудования.

Кроме того, рабочие отверстия распылителей нуждаются в регулярной проверке и чистке, так как со временем они могут забиться пылью, осадками, другими веществами. Также недостатком можно считать необходимость установки АПС.

Виды систем пожаротушения тонкораспыленной водой и их устройство

Существует несколько классификаций АУП-ТРВ. В зависимости от способа использования и монтажа выделяют:

  • стационарные модули ТРВ, которые устанавливают без возможности смены места расположения. Такие системы управляются как автономно (в небольших помещениях), так и централизованно (при необходимости защиты площади более 1000 м2, организации защиты нескольких зон, при использовании распределителей и станции хранения газа-вытеснителя).
  • переносные модули в виде огнетушителей, которые можно установить или перенести собственноручно, не прибегая к помощи специалистов.

В зависимости от используемого реагента, выделяют водяные, водяные с добавками и газо-водяные модули.

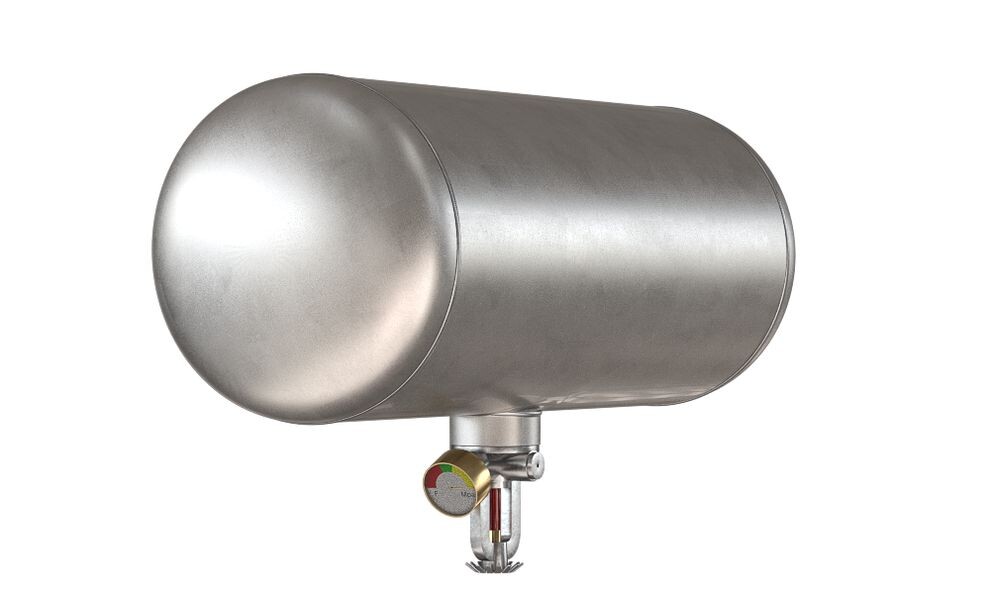

Большинство модулей изготавливаются из стального корпуса, в который заправляется вода и специальная добавка для эффективного тушения пламени. Газогенерирующий бокс устанавливается внутри корпуса, что исключает попадание на него воды, шлаков и элементов ОТВ.

Крепление, заливная горловина и предохранительное устройство располагаются сверху модуля. Снизу располагаются клеммная колодка, разрывная мембрана и распылители.

Рекомендации по выбору оборудования

Прежде, чем приобрести модуль ТРВ, нужно проанализировать защищаемый объект:

  • определите перечень воспламеняющихся предметов и веществ согласно с классом или подклассом пожара (модули ТРВ подходят только для пожаров класса А и В);
  • сравните полученные данные с огнетушащей способностью оборудования (изучите паспорт модуля). При этом ориентируйтесь на минимальные значения огнетушащей эффективности;
  • определитесь с видом пожарных извещателей, исключив возможность их ложного срабатывания (например, дымовые ПИ могут сработать от попадания на них частиц пыли);
  • при необходимости разбейте помещение на зоны тушения, учитывая их взаимодействие (в зоны с большой скоростью распространения пламени ОТВ должно доходить быстрее, если мы говорим о централизованном управлении).

После анализа подберите необходимое количество установок или баллоны с достаточным количеством газа-вытеснителя. Обратите внимание, что резервуары с водой должны находиться недалеко от оросителей и баллонов с газом, чтобы минимизировать потерю эффективности устройства.

Если вам нужна помощь в выборе системы пожаротушения, отправьте запрос на консультацию, кнопку вы найдете в конце статьи!

Особенности обслуживания

Детали технического обслуживания отдельно взятого модуля можно найти в паспорте устройства. Большинство моделей АУП-ТРВ не требуют специального обслуживания. Производители рекомендуют проверять модуль внешним осмотром на отсутствие изменений и дефектов (подтекания воды и прочих) раз в три месяца.

После использования модуля или при необходимости замены реагента работы должны проводиться в сервисном центре изготовителя или организациями, у которых есть лицензия на проведения такого вида работ.

Обратитесь в компанию «АФЕС» и получите профессиональную консультацию по системам пожаротушения тонкораспыленной водой. Мы предлагаем решения «под ключ», включая: проектирование, монтаж и обслуживание! У нас свое производство. Низкие цены гарантируем!
