Обзор насадок для систем газового пожаротушения, классификация и расположение насадков

Любая система газового пожаротушения начинается с выбора газового огнетушащего вещества, а заканчивается подбором типа и месторасположения насадок. В отличие от модулей газового пожаротушения на насадки нет ГОСТа, и это открывает огромные возможности для творчества производителей систем пожаротушения.

Хотя для самих насадков нет отдельного ГОСТа, проектирование установки газового пожаротушения выполняют по общим требованиям к системам пожаротушения и по нормативам на установку в целом. Это значит, что насадки нельзя подбирать только «по каталогу» — важно учитывать параметры защищаемого помещения, тип ГОТВ и требования к равномерному распределению состава. Именно поэтому в проекте насадки всегда рассматривают вместе с модулем, трубной разводкой и геометрией помещения.

Классификация

Насадки можно классифицировать по разным параметрам:

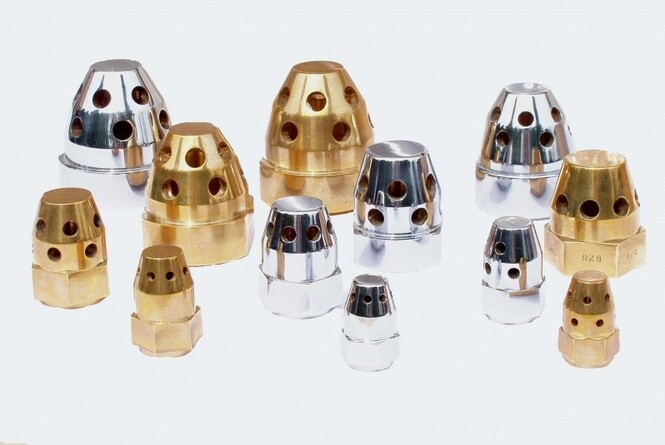

• По материалу для изготовления: нержавеющая сталь, латунь, алюминий, черная сталь с различными покрытиями (никелирование, хромирование, окрашивание). Насадки должны обладать стойкостью к коррозии и быть легки в изготовлении. По каждому материалу есть свои достоинства и недостатки.

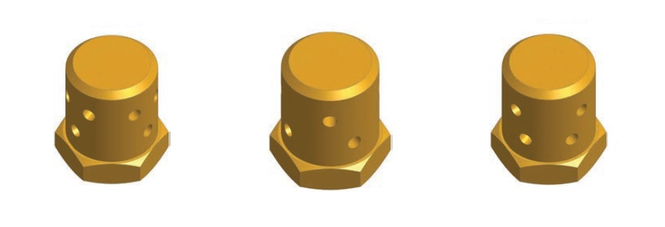

• По радиусу действия: 90 градусов действия, 180 градусов действия, 360 градусов действия. Первые используются в небольших помещениях, когда модуль газового пожаротушения располагается в углу защищаемого помещения. Вторые в помещениях «коридорного типа» (длина в два и более раза больше ширины), также, когда в помещениях большая высота и нужно расположить насадки в два яруса. Третьи используют традиционно, когда нужно равномерное распределение ГОТВ по площади.

• По размеру присоединения: 1/2" (15мм), 3/4" (20мм), 1" (25мм), 1 1/4" (32мм), 1 1/2" (40мм), 2"(50мм). От присоединительного размера прямо пропорционален зависит расход огнетушащего вещества. Насадки 2" используют крайне редко, в исключительных случаях, когда необходимо обеспечить большой расход ГОТВ.
• По площади действия: для насадков существуют значения площади действия и радиус действия – это паспортные величины, заявленные производителем. Площади от 20 до 90 м2 можно защитить одним насадком.

Как выбрать количество и расположение насадков

Количество насадков определяют не «на глаз», а по параметрам защищаемого помещения и трассе трубопровода. Если помещение компактное, один насадок может быть достаточным, но при вытянутой форме, большой высоте или сложной планировке количество точек выпуска увеличивают. Поэтому в проекте всегда учитывают не только площадь, но и геометрию помещения, чтобы добиться нормативного распределения ГОТВ.

Алгоритм следующий:

• Берем площадь защищаемого помещения и делим на площадь, защищаемую одним насадком, получившееся расчетное количество округляем в большую сторону.
• Принимаем количество насадков, растущее в геометрической прогрессии 1, 2, 4, 8, 16. Допустимы схемы с 3 и 6 насадками, но их возможность необходимо подтверждать гидравлическими расчетами.
• Расположение насадков делаем равномерным по площади защищаемого помещения, учитывая паспортный радиус действия. Не должно образовываться «мертвых зон».

Типовые ошибки и важные нюансы

Одна из самых частых ошибок — поставить слишком мало насадков и получить неравномерное распределение газа.

Вторая ошибка — наоборот, перебор с количеством, когда система становится сложнее и дороже без реальной пользы.

Также проблемы возникают, если не учитывать геометрию помещения, высоту потолка и трассу трубопровода.

Каким должно быть защищаемое помещение

Для эффективной работы газового пожаротушения помещение должно быть герметичным, чтобы удержать требуемую концентрацию ГОТВ.

Также важно предусмотреть вентиляцию для удаления газа после срабатывания системы и исключить вероятность механического повреждения оборудования.

Если эти условия не выполнены, даже правильно подобранные насадки не обеспечат нужный результат.

Монтаж и проверка системы

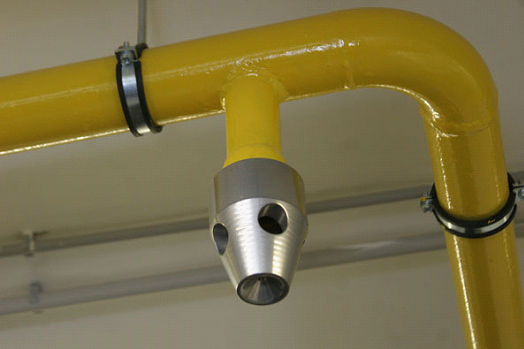

После подбора насадков их устанавливают согласно проекту и проверяют соответствие трассы, углов установки и расположения в помещении.

На практике важно заранее проверить, что выпуск газа не будет перекрыт конструкциями, оборудованием или элементами интерьера.

После монтажа систему испытывают и убеждаются, что она обеспечивает корректное распределение огнетушащего состава
