Как выполнить гидравлический расчет системы газового пожаротушения?

Гидравлический расчет является наиболее сложным этапом при создании АУГПТ. Необходимо подобрать диаметры трубопроводов, количество насадок и площадь выходного сечения, рассчитать реальное время выхода ГОТВ.

Какие данные нужны для расчета

Перед гидравлическим расчетом нужно собрать исходные данные по защищаемому помещению и по самой установке. В первую очередь нужен объем помещения, схема размещения насадков, длина и конфигурация трубопроводов, а также тип и количество ГОТВ. Без этих данных рассчитать расход и подобрать диаметр трубопроводов корректно не получится.

Также для расчета важны параметры, влияющие на подачу газа: количество баллонов или модулей, допустимое время выпуска, площадь постоянно открытых проемов и особенности ограждающих конструкций. Именно эти исходные данные определяют, сможет ли система создать и удержать расчетную концентрацию в помещении.

Если объект уже существует, нужно учитывать не только проектные размеры, но и фактическую конфигурацию помещения. Любые изменения в геометрии, вентиляции или трассировке трубопроводов могут повлиять на результат расчета.

Как будем считать?

Для начала нужно определиться где взять методику и формулы для гидравлического расчета. Открываем свод правил СП 5.13130.2009, приложение Ж и видим там только методику расчета углекислотного пожаротушения низкого давления, а где методика для других газовых огнетушащих веществ? Смотрим пункт 8.4.2 и видим: «Для остальных установок расчет рекомендуется производить по методикам, согласованным в установленном порядке».

Что именно рассчитывают?

Гидравлический расчет системы газового пожаротушения нужен не для одного показателя, а сразу для нескольких связанных параметров. Обычно определяют диаметр и длину распределительного трубопровода, количество насадков и размеры их отверстий, а также количество ГОТВ, которое должно поступить в помещение.

Отдельно рассчитывают время подачи газа и проверяют, укладывается ли оно в нормативные требования. Для газового пожаротушения это критично, потому что слишком медленная подача может снизить эффективность тушения.

На практике эти параметры нельзя считать изолированно. Изменение диаметра трубы влияет на потери давления, потери давления влияют на расход, а расход влияет на требуемое количество насадков и общий результат системы.

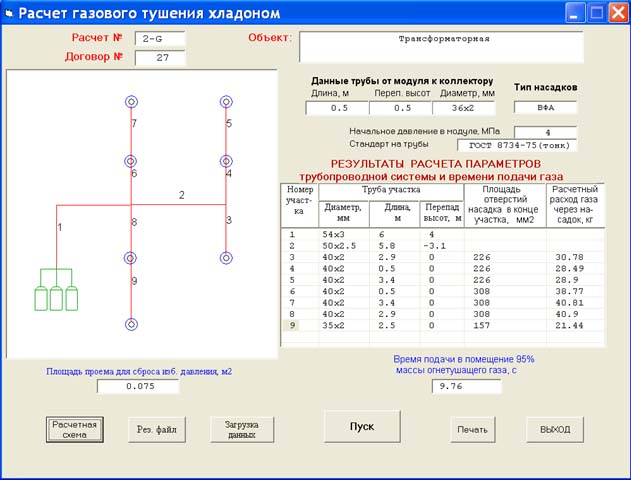

Программы для расчета

Обратимся за помощью к производителям оборудования газового пожаротушения. В России существуют две методики для гидравлических расчетов. Одна разработана и много раз скопирована ведущими Российскими производителями оборудования и утверждена ВНИИПО, на ее основе создано программное обеспечение «ЗАЛП», «Салют». Другая разработана компанией «ТАКТ» и согласована ДНД МЧС, на её основе создано программное обеспечение «ТАКТ-газ».

Методики закрыты для большинства инженеров-проектировщиков и служат для внутреннего использования производителей автоматических установок газового пожаротушения. Если договориться, то вам её покажут, но без специальных знаний и опыта выполнить гидравлический расчёт будет затруднительно.

Какой результат должен получиться?

Результат гидравлического расчета должен показать, что система способна подать нужное количество ГОТВ в заданное время и обеспечить расчетную концентрацию в защищаемом объеме. Если хотя бы один из этих параметров не выполняется, схему нужно пересматривать.

Обычно итогом расчета становится рабочая схема с подобранными диаметрами труб, количеством баллонов или модулей, количеством и параметрами насадков, а также подтверждением того, что система укладывается в нормативное время подачи. Именно такой результат нужен не только для проекта, но и для дальнейшей эксплуатации.

Если расчет выполняется в программном комплексе, важно не ограничиваться только красивым итоговым отчетом. Нужно проверить, что исходные данные, схема трассировки и характеристики оборудования действительно соответствуют реальному объекту.

Ручной и программный расчет

На практике гидравлический расчет можно выполнять двумя способами: вручную по методике или с помощью специализированного программного обеспечения. Сегодня чаще всего используются российские программы, построенные на согласованных методиках, и решения производителей оборудования.

Ручной расчет полезен как способ контроля и понимания логики системы, но для сложных объектов он слишком трудоемкий. Программный расчет ускоряет работу и удобен при проектировании реальных установок, особенно когда нужно быстро сравнивать несколько вариантов компоновки.

Выбор метода зависит от задачи. Если объект простой, достаточно базовой проверки исходных данных и расчетной схемы; если система сложная, лучше использовать специализированный софт и привязку к методике производителя.

Если оборудование импортное

При сертификации оборудования европейского или американского производства обязательным требованием является наличие собственной методики и программного обеспечения. Большинство производителей используют методику и софт от «VDS» (немецкий аналог ВНИИПО), но некоторые имеют и собственные разработки. Стоимость этого программного обеспечения очень высока и может достигать до 10-15 тысяч долларов за одно рабочее место. Сами методики – тайна за семью печатями.

Как мы решили проблему с расчетом

Мы не стали изобретать в очередной раз велосипед, а адаптировали каталоги нашего оборудования под программное обеспечение «ТАКТ-газ». Эта программа хорошо распространена на территории Российской Федерации, имеет ряд преимуществ перед аналогами. А самое главное позволяет быстро делать расчеты на оборудовании более двух десятков производителей. Единственный минус – программа платная, одно рабочее место стоит порядка 50-ти тысяч рублей. Но эти инвестиции окупят себя с первых проектов, а времени сэкономят очень много.

Основные преимущества программы «ТАКТ-газ»:

графический модуль реализован в среде AUTOCAD;
все расчеты выполняются по согласованным российским методикам;
можно быстро выполнить расчет на оборудовании разных производителей;
постоянное развитие и бесплатные обновления.

Типовые ошибки

Частая ошибка — начинать расчет без полного набора исходных данных. Если не учесть объем помещения, открытые проемы, длины труб и число насадков, итоговый результат будет формально похож на расчет, но не будет отражать реальную работу системы.

Еще одна ошибка — считать, что программа сама решит все задачи без проверки исходной схемы. Любой расчет зависит от того, насколько корректно внесены размеры, характеристики оборудования и конфигурация сети.

Также ошибка — игнорировать практические ограничения по времени подачи ГОТВ и балансировке системы. Если расчет показывает, что система не укладывается в норматив, это не “техническая мелочь”, а сигнал к изменению проекта.

FAQ

Что является главным результатом гидравлического расчета?

Подбор такой схемы, при которой система подает нужное количество ГОТВ через трубопроводы и насадки за нормативное время.

Можно ли сделать расчет без программы?

Да, но для сложных систем это трудоемко, поэтому на практике часто используют специализированное ПО.

Какие исходные данные нужны обязательно?

Объем помещения, схема трубопроводов, количество насадков, количество баллонов или модулей, тип ГОТВ и параметры проемов.

Почему расчет считают сложным?

Потому что нужно одновременно учесть давление, потери, расход, конфигурацию сети и время подачи, а все параметры взаимосвязаны.

Что делать, если расчет не сходится?

Пересматривать схему: длину трубопроводов, диаметр, количество насадков, расположение оборудования и исходные параметры помещения.

Зарабатывайте вместе с нами!
Вступайте в закрытый клуб для инженеров-проектировщиков пожаротушения

Перейти

Вы в первый раз делаете проект по системам газового пожаротушения или у вас не сходится расчет? Нет проблем! Оставьте заявку, и специалисты компании «АФЕС» с удовольствием сделают эту работу за вас. Быстро и совершенно бесплатно. Условие только одно – расчет будет выполнен на оборудовании нашего производства.

Автор: Антон Оника
